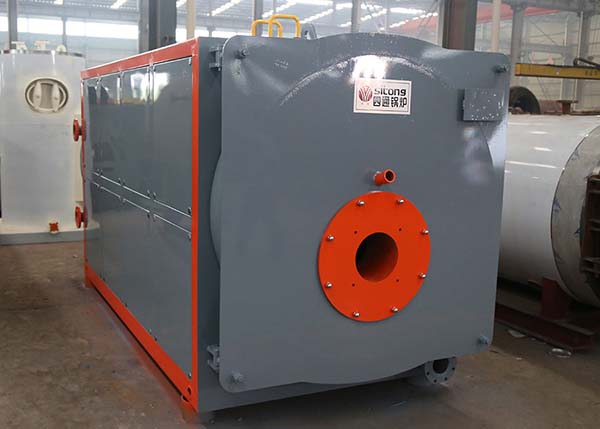

四通锅炉CWNS低氮冷凝燃气热水锅炉

       WNS低氮冷凝(内置式)热水锅炉采用成熟三回程全湿背式结构，大开启前烟箱设计、采用低氮燃烧机配合大炉膛及高效传热螺纹烟管，灌输烟气外循环(FGR)或全预混表面燃烧技术原理。锅炉匹配合理低氮燃烧机火焰，充分降低炉膛火焰高温区燃烧温度，有效控制NOx浓度的升高，经测试该锅炉完全满足NOx≦30mg超低氮排放标准。

　　WNS低氮冷凝热水锅炉锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热膨胀，辐射受热面积大。该锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定。采用螺纹传热计算，螺旋扰动设计原理，通过三维动画仿真模拟，设计高效传热阻力小螺纹烟管，并采用优质无缝钢管，使其传热好、摩擦阻力小、延长使用寿命。

　　WNS低氮冷凝热水锅炉尾部设置内置冷凝器，全部部件均采用激光切割及冷作工艺，并选用耐低温腐蚀ND钢螺旋鳍片管，在有限空间内增加传热面积、充分吸收尾部烟气，降低排烟温度，提高锅炉热效率，且其结构为内置式，不占用锅炉房空间面积，适用范围广。

　　WNS低氮冷凝热水锅炉本体外表面采用保温性能良好的硅酸铝毡贴面包敷而成，外框采用优质冷拉板经数控折床加工而成，并成“凹”状耐压能力强骨架与前后面板连接组焊，其包装面板为矩形镶嵌卡入式装配，四角均开设有陷形自攻丝孔，并采用304装饰盖密封，方便检修，整体造型美观、新颖，散热损失小，提升锅炉热效率。

      商用低氮热水锅炉其核心部件主热交换器的材质为硅铝，集燃烧室、烟 道、水道于一体。铸铝热交换器具有良好的抗腐蚀性能，在有限的体积内，柱态的吸热柱具有较大的换热面积。燃烧室及出口位于主热交换器上方，进水口位于底部，水流自下而上温度逐渐逐渐增加，烟气自上而下温度逐渐递减，逆向流动以保证换热器中的每个点都能进行充分换热，吸收烟气中显热和大部分水蒸汽潜热，有限的降低排烟温度，使烟气中的水蒸气饱和析出，达到真正高效、节能、环保的目的。

      商用低氮热水锅炉采用金属纤维燃烧器，使预混气在其表面均匀燃烧。避免局部髙温存在，降低了氮氧化物的排放，实现了辐射换热。

      商用低氮热水锅炉广泛适用于企业、宾馆、医院、写字楼、游泳馆、汤泉、住宅、酒店、洗浴中心、学校、商场、民用建筑等设施和生活及采暖。

（1）专有技术：全湿背回燃室，回燃室与后管板扳边对接，锅炉采用全对焊接，质量更可靠。

（2）大直径波纹炉胆：锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热膨胀，辐射受热面积大。

（3）热力充足：锅炉总受热面积足够，能充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。

（4）热负荷调节能力强：锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定。

（5）彻底解决热水锅炉过冷沸腾难题：科学的布置了热水锅炉的回水系统，增加了高温区受热面水侧的扰动，避免了局部区域产生过冷沸腾现象，彻底解决了高温区管板和管端产生裂纹的难题。

（6）多功能安全防爆装置：锅炉后面板上设有与炉膛联通的防爆装置，防止燃料在炉膛中发生剧烈爆燃时，泄放瞬间产生的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检监、维修方便。

（7）锅内检修方便：锅炉顶部设有人孔，锅炉前后端中下部分别设有独特的手控装置，便于锅内装置及锅炉底部的检查、清理。

（8）前后烟箱密封独特：烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密封材料特制，压缩性好，完全隔阻烟气的泄露，可重复使用。

（9）压力、温度保护可靠：锅炉压力、水温设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。

（10）自动控制水平领先：锅炉控制器采用西门子、德力西电气元件，性能可靠。

备注：
1. 上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm³、城市煤气（CG）低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求，我公司可以提供其他特殊型号的锅炉。
3. 参数仅供参考，产品不断更新，若有变动以实际最终变更图纸为准。
